روغن کمپرسور اسکرو نقشهای متعددی را در بهینهسازی عملیاتی آن ایفا میکند. در کمپرسور اویل فری جای خالی این نقشها، که از جملهی آنها آببندی، خنککنندگی و روانکاری است، باید پر شود. طراحی روتور کمپرسور اویل فری و روکش روی آن بخش بزرگی از این وظیفه را بر دوش میکشد.
روتورهای بدون روغن باید بدون حضور هیچ روغنی درون سیلندر یا ایرند کمپرسور کار کنند. این موضوع چندین پیامد دارد:
هر قطعهای از ماشین آلات صرف نظر از اندازه یا پیکربندی دارای فرکانسی طبیعی یا تشدید است، کمپرسورها هم از این قاعده مستثنی نیستند. تکنیکهای مختلفی برای تحلیل و پیشبینی ارتعاشات کمپرسور در مراحل طراحی و بهرهبرداری به کار گرفته میشود. اگر فرکانس تشدید یا سرعت بحرانی کمتر از فرکانس یا سرعت عملیاتی باشد، کمپرسور دارای شافت منعطف و اگر این فرکانس بالاتر از سرعت عملیاتی و کاری باشد، دارای شافت سخت فرض میشود. تقریبا تمام کمپرسورهای محوری شافت انعطاف پذیر دارند و این بدان معناست که سرعت کاری آنها بالاتر از سرعت تشدید یا سرعت بحرانی میرا نشده است. فرکانس تشدید در کمپرسورهای سانتریفیوژ به تعداد پروانهها و اندازهی شافت بستگی دارد. این کمپرسورها بر اساس پارامترهای مذکور هم در دستهی شافتهای منعطف و هم در دستهی شافتهای سخت طبقهبندی میشود. بلوئرها، کمپرسورهای پیستونی و کمپرسورهای اسکرو عموما در دستهی شافت سخت قرار میگیرند و این به موجب سرعت پایینتر عملیات آنهاست. البته برخی از مدلهای کمپرسور پیستونی که موتور و کمپرسور مجزا دارد بسته به تعداد سیلندر و نوع محرک در دستهی شافتهای منعطف قرار میگیرد.
کمپرسور اسکرو برخلاف بسیاری از ماشین آلات دیگر بسیار به جهت چرخش حساس است. این کمپرسورها برای چرخش در تنها یک جهت طراحی شده اند و حتی چند ثانیه چرخش در جهت نادرست صدمات جبران ناپذیری را به همراه خواهد داشت.
۱. خرابی مکانیکی سریع: روتورها با فاصلههای بسیار دقیقی طراحی شده اند. چرخش معکوس باعث برخورد روتورها با یکدیگر یا به بدنهی کمپرسور شده و خرابی تماس فلزات ایجاد خواهد شد.
برای ساخت کمپرسور اسکرو از صفر ضروری است که ابتدا آن را درک کنیم. چرا این دستگاه اینطور خاص بوده و در میان کمپرسورهای هوا اینطور یکه تازی میکند؟ کمپرسور اسکرو وایبی حرفهای دارد که بر اساس درگیری دو روتور مارپیچی در دل المنت کمپرسور کار فشردهسازی هوا را راه می اندازد. این کمپرسور نسبت به کمپرسور پیستونی لرزش و سر و صدای خاصی نداشته و نیازی به سرویس، نگهداری و تعمیرات بسیار کمتری دارد. ساخت کمپرسور اسکرو از صفر پروژهی صنعتی محسوب شده و در این مسیر شناخت آن حیاتی است.
با افزایش سرعت گردش روتورها تمام اعضا و اجزای سیستم تحت فشار و استرس بیشتری قرار میگیرند و به اصطلاح دوغ و دوشاب از هم جدا شده و دستگاه نشان میدهد که چند مرده حلاج است. دما بالا میرود، لرزش و اصطکاک افزایش می یابد و حتی کیفیت واقعی روغن هم در دور بالا خود را نشان میدهد.
اگر از محدودهی بهینهی کاری کمپرسور اسکرو بالاتر رویم، اولین علامت افزایش دمای هوا و روغن است. در دور بالا مدت زمان تماس میان روتورها و هوای ورودی کاهش می یابد و فشرده سازی سریعتر انجام میشود؛ در عوض دما به شدت افزایش می یابد. افزایش دما ناشی از فرصت محدودی است که روغن برای انجام وظایف متعدد خود دارد. روغن کمپرسور اسکرو هم مسئول روانکاری است و هم گرمای داخل هر مرحلهی تراکم یا المنت را دریافت کرده و تخلیه میکند. تداوم این وضعیت دمای روغن را بالا میبرد. افزایش دمای روغن ورای حد و حدود مجاز، ویسکوزیتهی آن را کاسته و خواص روان کنندگی آن را از بین میبرد. تخریب این چنین روغن به معنای تماس فلز با فلز در داخل المنت است و تماس روتورها و دیوارهی هوزینگ به تدریج به ساییدگی و قفل شدن اسکرو می انجامد.
ایرند کمپرسور اسکرو از دقیقترین قطعات مهندسیشده است. شرکتهای سازنده کمپرسور از طرحهای اختصاصی، ماشینکاری پیشرفتهی CNC و ریختهگریهای مخصوص برای ساخت دقیق روتور این کمپرسورها بهره میبرند. طراحی و پروفایل روتور کمپرسور اسکرو بر بازدهی و عملکرد آن موثر است و ضروری است که در تانگوی دونفرهی روتورهای نر و ماده، هیچگاه، هیچگونه تماسی میان این دو قطعهی مهندسی رخ ندهد.

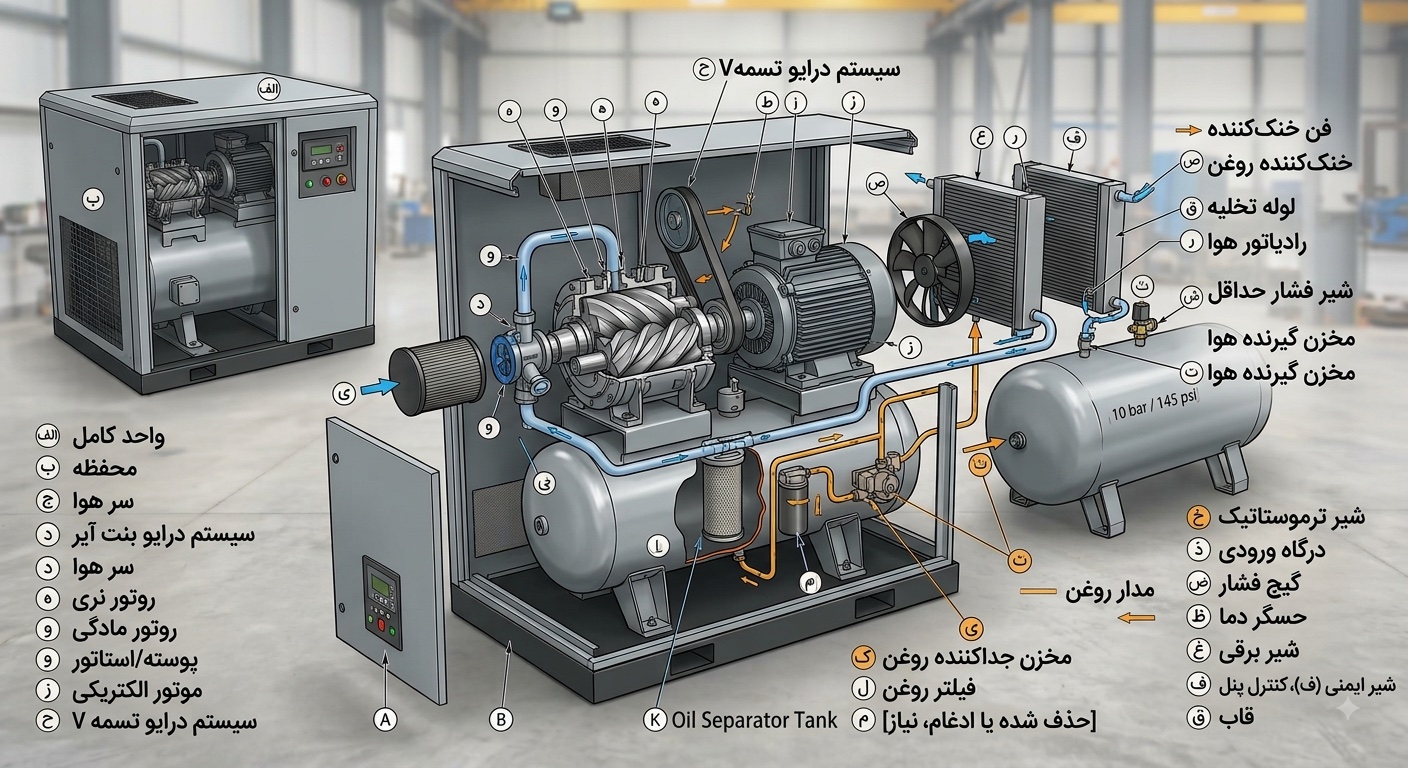

هرگونه معرفی اجزا و عملکرد کمپرسور هوای فشرده اسکرو، بدون تشریح چگونگی کارکرد هر یک از قطعات آن کامل نمی باشد. می بایست مدنظر داشته باشیم که فشردهسازی قدرتمند و منحصر به فرد این کمپرسورهای جابجایی مثبت ناشی از جزئیات عملکردی و فعل و انفعالات حاکم بر جریان سیال در داخل واحد هواساز می باشد. در ادامه قطعات مختلف کمپرسور اسکرو را در چهار مطلب متعاقب یکدیگر معرفی میکنیم؛ هدف شناختی اجمالی از قطعات موجود و اختصاری از عملکرد آنهاست.
تراکم هوا از دو مسیر متفاوت حاصل میشود. اصل جابهجایی (displacement compression) یکی از آنهاست. انواع زیادی از کمپرسورها به عنوان کمپرسور جابجایی دستهبندی میشوند. یکی از مشهورترین و محبوب ترینهای این دستهبندی کمپرسور دوقلوی اسکرو است.
اصل کمپرسور جابجایی دورانی در دهه ی ۱۹۳۰ میلادی شکل گرفت. زمانی که نیاز به کمپرسورهای دورانی برای شرایطی که سرعت جریان بالا است یا جریان پایدار تحت شرایط فشارهای مختلف ، احساس شد. اجزای اصلی تشکل دهنده ی اسکرو دوقلو را روتور (چرخدنده ) های نر و ماده می نامند، این دو چرخدنده در جهت خلاف هم میچرخند و حجمی که از بین این دو عبور میکند کاهش پیدا میکند.
توزیع نامناسب هوای فشرده میتواند منجر به افزایش بسیار چشمگیر هزینهی برق، پایین آمدن بهرهوری و عملکرد ضعیف ابزار هوایی، متعاقب افت فشار، شود.
سه نکته باید در سیستم توزیع هوای فشرده در نظر گرفته شود:
۱) افت فشار بین کمپرسور و نقطه ی مصرف
۲) حداقل نشتی درون لوله های توزیع
۳) جداسازی موثر مادهی حاصل از میعان (اگر درایر هوای فشرده نصب نشده باشد)
به طور کلی زمانی که قصد خریداری (شناخت) و یا فروش (معرفی) یک کمپرسور را داریم فشار کاری، ظرفیت هوادهی و توان موتور آن اولین نکاتی است که به ذهن خواهد آمد. پس از آنها نیز احتمالا بسته به استفادهی خریدار ویژگیهایی چون هوای خشک (Oil free)، سطح نویز (صدای منتشر از دستگاه زیر بار) و برند موتور در مقامهای بعدی هستند.
