کارخانجات ساخت تلفن همراه هوشمند به کمپرسور هوا و احتمال زیاد به سیستم هوای فشرده‌ای متمرکز نیاز دارند. این گوشی‌های هوشمند دستگاه‌هایی الکترونیکی و پیچیده هستند اما فرآیند تولید آنها، مشابه با خودروی برقی، به شدت به هوای فشرده و تکنولوژی پنوماتیک وابسته است.
قبل از هر چیز
استفاده از کمپرسور روغنی برای اتاق تمیز یا مونتاژ بوردهای چاپی موبایل امکان‌پذیر نیست. تمام کارخانجات تلفن همراه به هوای فشرده بدون روغن یا کلاس صفر نیاز دارند که از استاندارد ایزو ۸۵۷۳ تبعیت میکند. هرگونه آلودگی قطعات الکترونیکی یا ذرات میکروسکوپی روغن برای خرابی موبایل کافیست.
در مصارف کارخانجات تلفن همراه هوای فشرده بایستی کاملا خشک باشد و برای این منظور از درایر یا خشک‌کن‌های تبریدی و جذبی بهره میبرند. رطوبت عامل خوردگی PCBهاست.
کارخانجات، از جمله کارخانجات تولید موبایل هرگز دوست ندارند خط تولید بخوابد. هزینه‌ی خواب خط تولید به راحتی میتواند هزینه‌ی خرید کمپرسور دوم را توجیه کند و کارفرمایان احتمالا به کمپرسورخانه، چندین کمپرسور و سیستم پشتیبان نیاز داشته باشند.
گره خوردن صنعت و هوای فشرده
به طور کلی در یکصد سال گذشته بشر به طور فزاینده‌ای زندگی صنعتی خود را با هوای فشرده گره زده و اکنون چندان راه گریزی از وابستگی به آن ندارد. در ساخت تلفن همراه نیز برای اتوماسیون، مونتاژ و تست به هوای فشرده نیازمند هستیم و هوای فشرده در کنار آب، برق و گاز یوتیلیتی چهارم شمرده میشود. اخیرا شرکت کمپرسور کایزر آلمان کاملا مشابه با شرکت آب و برق، هوای فشرده و نه کمپرسور هوا میفروشد.
کمپرسور کایزر به سمتی حرکت کرده است که محصول نهایی، یعنی هوای فشرده، و نه صرفا کمپرسور هوا، را میفروشد. این شرکت با مدل تاسیسات هوای فشرده‌ی سیگما یا Sigma Air Utility اقدامی جدید و جالب انجام داده است:
در این مدل کمپانی کایزر مشابه با مخابرات و سازمان آب عمل میکند. یوتیلیتی در انگلیسی به معنای تاسیسات است و گفته میشود علاوه بر آب، برق و گاز هوای فشرده چهارمین تاسیسات پرکاربرد است که بسیاری صنایع و کارخانجات مشتری آن هستند.
به جای آنکه مشتری کمپرسور بخرید و همه‌ی هزینه‌های نگهداری، تعمیرات و مصرف انرژی را بر عهده بگیرد، کایزر مالکیت تجهیزات را برای خود حفظ کرده و مشتری صرفا بابت هوای فشرده‌ای که استفاده میکند بر حسب مترمکعب هزینه میپردازد. کایزر نصب، بهره‌برداری، نگهداری و نظارت بر عملکرد کمپرسور را بر عهده دارد.
این مدل دینامیک زنجیره تامین را به شدت به تغییر وادار میکند. معامله‌ای یکباره به جریان درآمدی بلندمدت و پیوسته تبدیل میشود. مزیت آن برای مشتری همراستایی انگیزه‌ی تولیدکننده با مشتری است. تولیدکننده مایل است تجهیزاتی باکیفیت، کم‌مصرف و مطمئن عرضه کند که سودآوری خودش نیز به آن بستگی دارد.
خطوط مونتاژ خودکار برای تولید موبایل یا دستگاه‌های پیک اند پلیس

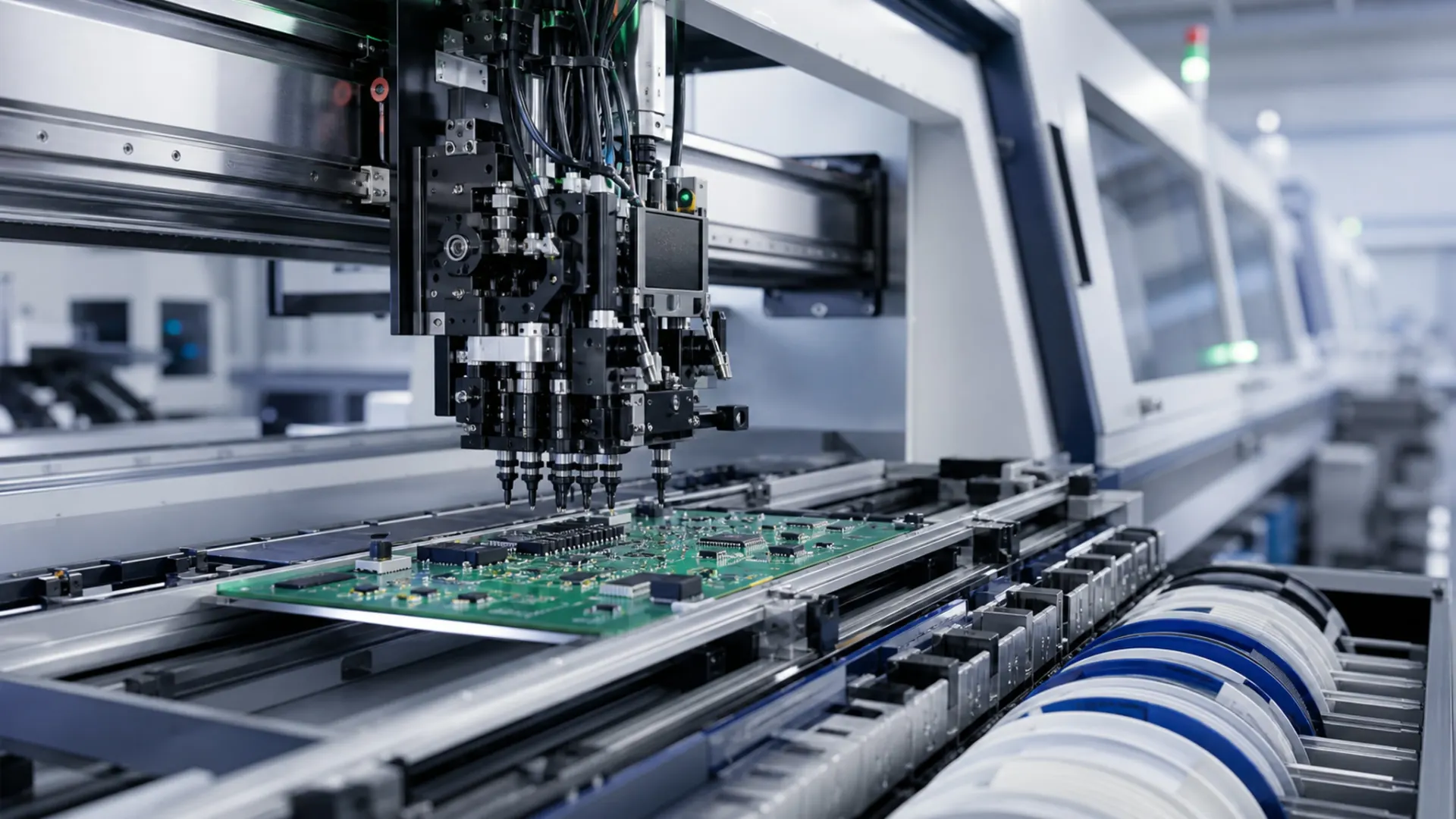

دستگاه پیک اند پلیس (Pick and Place) رباتی صنعتی آزمایشگاهی است که برای انتقال سریع و دقیق قطعات الکترونیکی (به‌ویژه قطعات SMT) و قرارگیری آنها بر روی بردهای مدار چاپی (PCB) استفاده میشود.
سیستم‌های هوای فشرده مطمئن سریع و تمیز کار کرده و در ساخت تلفن همراه گریپرها، وکیوم و سیلندرهای کوچک پنوماتیکی را به حرکت وامیدارد.
ربات‌های پنوماتیکی با هوای فشرده کار میکنند.

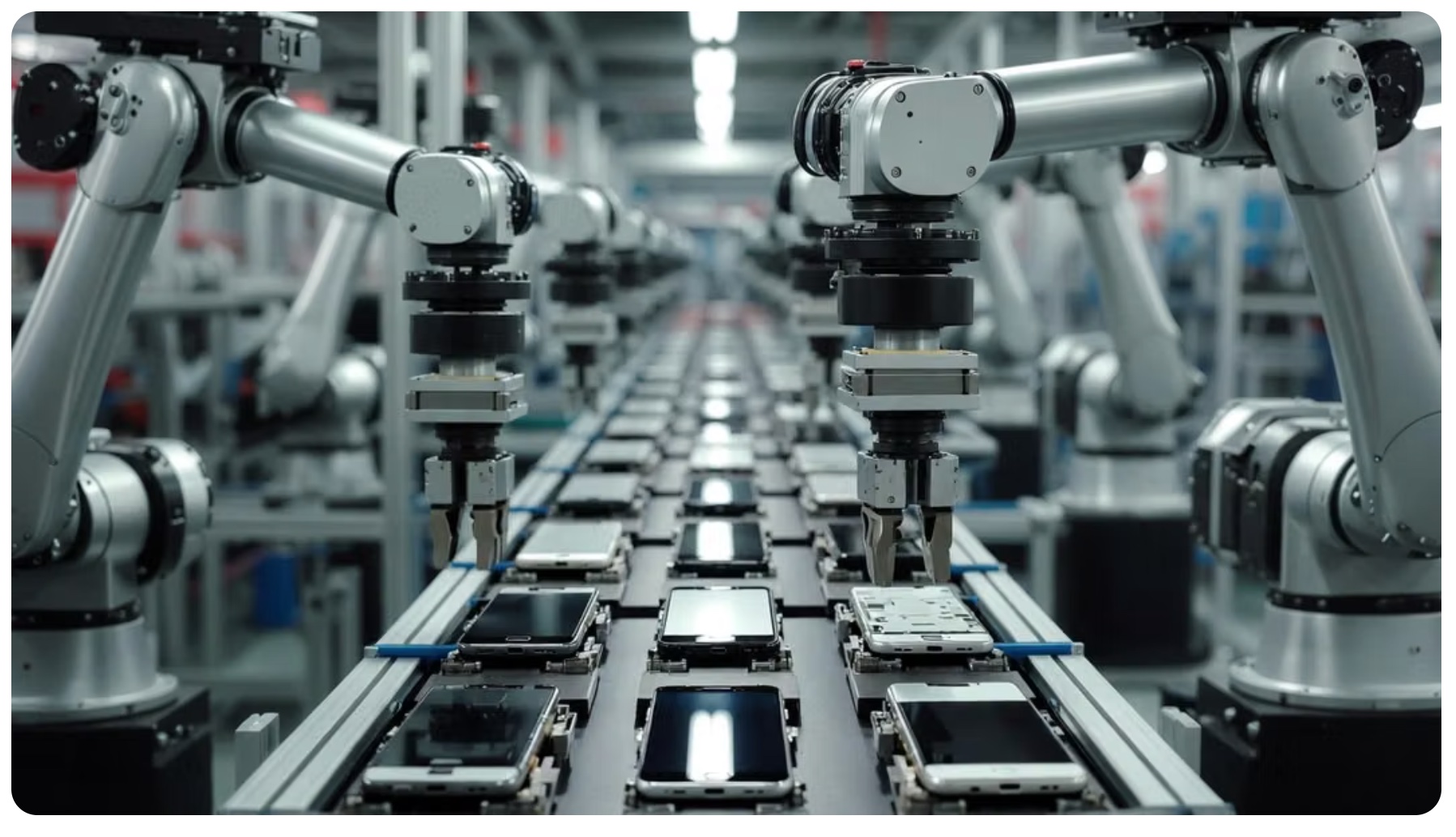

تلفن‌های هوشمند با دقتی میکروسکوپی مونتاژ میشوند و دستگاه‌هایی که این قطعات ریز را بر روی بُردهای مدار قرار میدهند یا ربات‌هایی که صفحه نمایش، باتری و قاب را مونتاژ میکنند همیشه پنوماتیک هستند.
فناوری نصب سطحی SMT و مونتاژ PCB

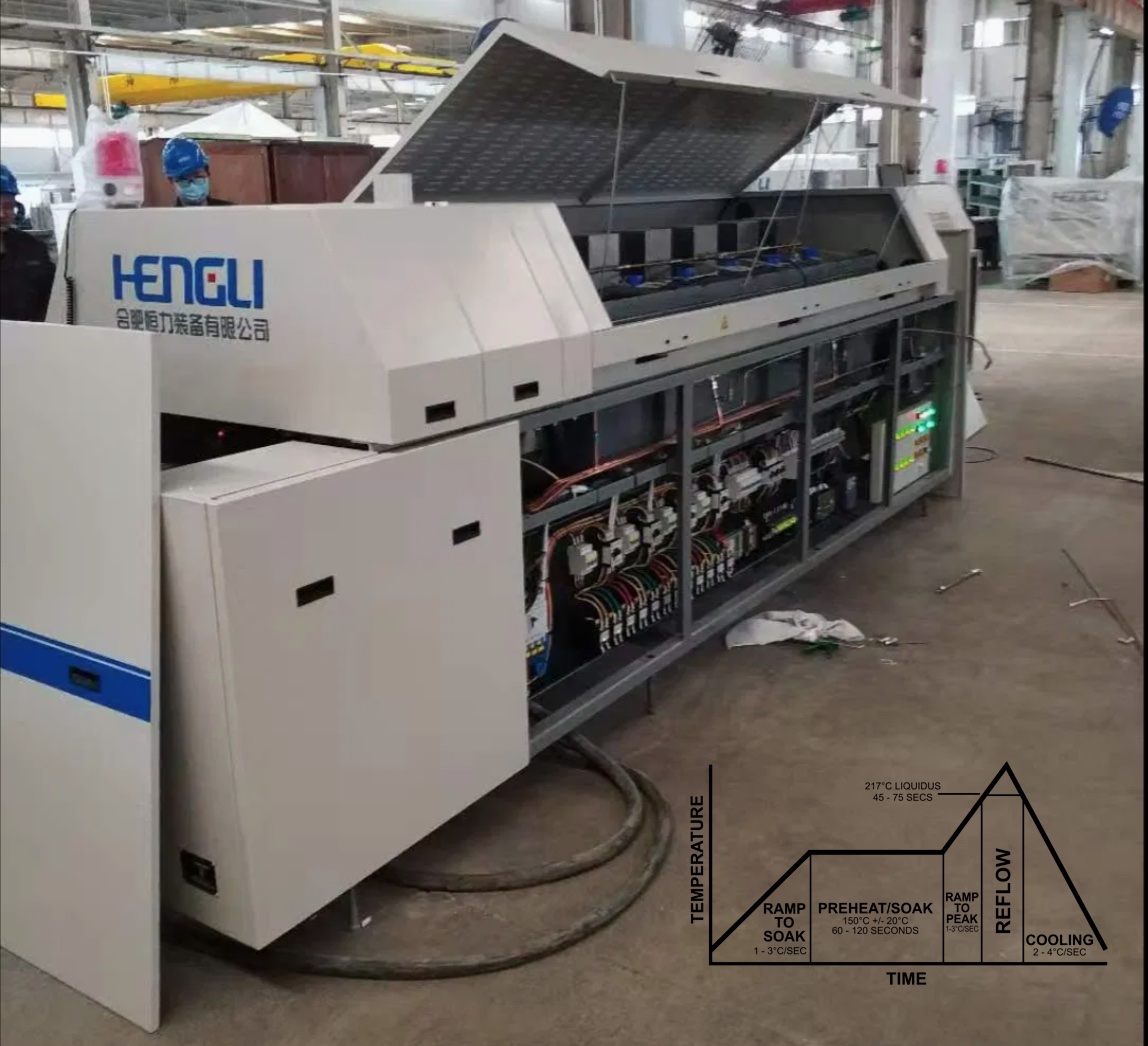

بُردهای چاپی از نقاط مختلف حرارتی کوره رفلو گذرانده میشود.
بردهای مدار چاپی یا PCB پیش از مونتاژ از خطوط SMT عبور میکنند. PCB مخفف Printed Circuit Board و SMT مخفف Surface-mount technology است.
در کوره‌های رفلو از هوای فشرده برای به حرکت درآوردن مکانیزم داخلی و درها استفاده میشود.
نازل‌های وکیوم قدرت گرفته از هوای فشرده تراشه‌های کوچک را برداشته و در جای تعیین شده قرار میدهد.
از هوای فشرده برای عبور خمیر لحیم با استنسیل استفاده میشود.
سلام بر هوای پاک، اتاق تمیز و حذف گردوغبار
کمپرسور اویل فری به مراتب از کمپرسور روغنی پیچیده‌تر و گرانتر است. تا پنج برابر قیمت.
نفوذ هرگونه گرد و غبار به زیر صفحه نمایش یا داخل ماژول‌های دوربین کار را خراب میکند و تلفن‌های هوشمند در اتاق‌های تمیز مونتاژ میشود. برای این منظور از دمنده‌های هوای یونیزه و سیستم‌های وکیوم بهره میبرند.
وکیوم برای نگه داشتن قطعات در جای مقرر در طول ماشین‌کاری و مونتاژ استفاده میشود و هوای فشرده ژنراتورهای خلا یا وکیوم را به کار میندازد.
دمنده یا بلوئرها هوای یونیزه را بر روی قطعات فوت میکند تا الکتریسیته ساکن خنثی شود. این خنثی‌سازی در عمل و پیش از آب‌بندی نهایی ذرات میکروسکوپی و غبار را حدف میکند.
کنترل کیفیت و تست دستگاه
تلفن هوشمند را بایستی از آزمون‌های سختگیرانه‌ای گذراند که در بسیاری از موارد مدیون هوای هوشمند هستند:
۱- AOI یا Automated Optical Inspection بازبینی نوری خودکاری است که در جریان آن دوربین‌های قدرتمند و اسکنرهای دوبعدی و سه‌بعدی از بورد عکس‌برداری کرده و با استاندارد طلایی مقایسه میکنند. در اینجا دوربین‌ها و سنسورها با هوای فشرده جابجا میشود.
۲. ربات‌های پنوماتیکی پیوسته دکمه‌های را فشار داده و روی صفحه نمایش ضربه میزنند تا دوام آنها را تست کنند.

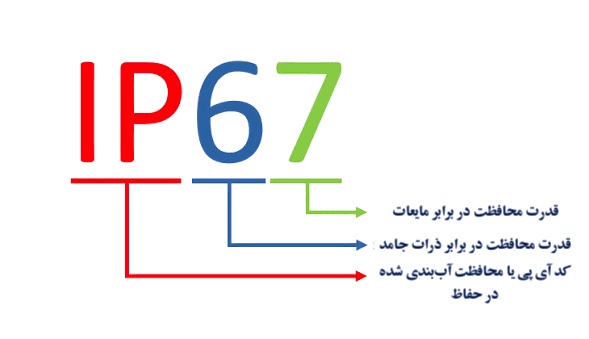

۳. قریب به اتفاق تلفن‌های هوشمند از یکی از استانداردهای IP یا Ingress Protection تبعیت کرده و تا درجه‌ای ضدآب هستند. آب‌بندی تلفن همراه مهمترین مسئله در رعایت استاندارد ضدآب است.
کارخانه‌ها با کمک هوای فشرده گوشی یا اتاقک آزمون را تحت فشار قرار داده و نشتی و یکپارچگی آب‌بندی آن را تست میکنند.
قالب‌گیری تزریقی قاب گوشی
تولید قطعات پلاستیکی قاب و همچنین قطعات داخلی تلفن همراه نیازمند بکارگیری ماشین‌آلات قالب‌گیری تزریقی یا اینجکشن مولدینگ و رنگ‌آمیزی و پوشش دهی است. اگر این قسمت از کار داخل کارخانه انجام شود باز هم هوای فشرده نقش دارد.

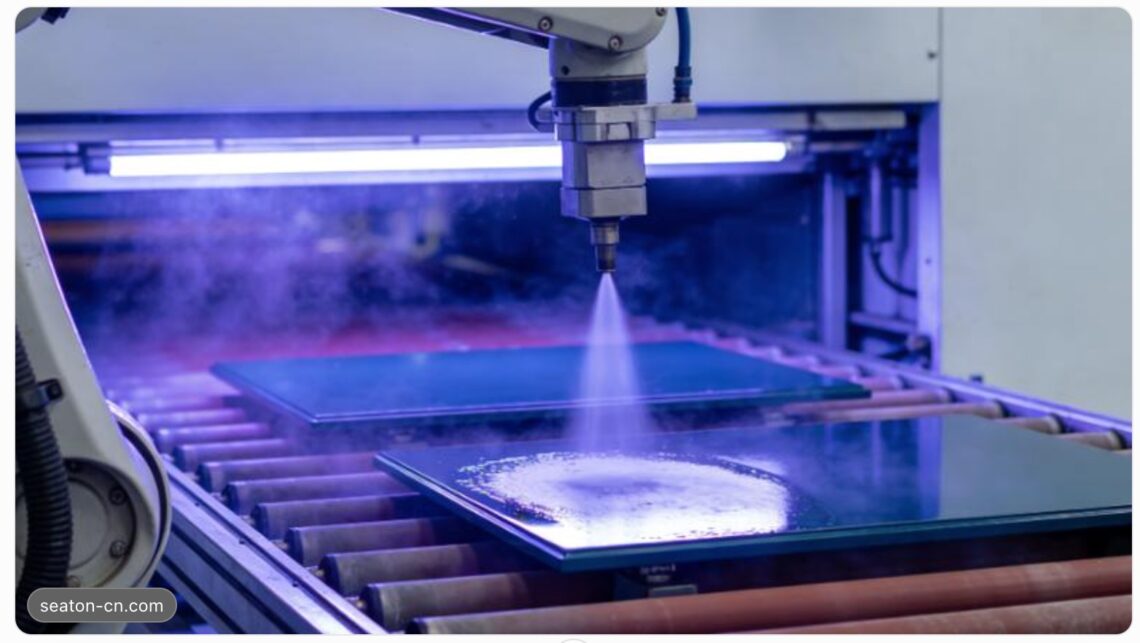

در دستگاه‌های قالب‌گیری تزریقی از هوای فشرده برای باز و بست قالب، بیرون انداختن قطعات کامل‌شده و حرکت بازوان رباتیک استفاده میشود. در اتاق‌های رنگ‌امیزی نیز اسپری روکش و پوشش یا رنگ را بر روی قاب گوشی میپاشد که از هوای فشرده برای اتمیزه کردن رنگ استفاده میکند.
بسته بندی

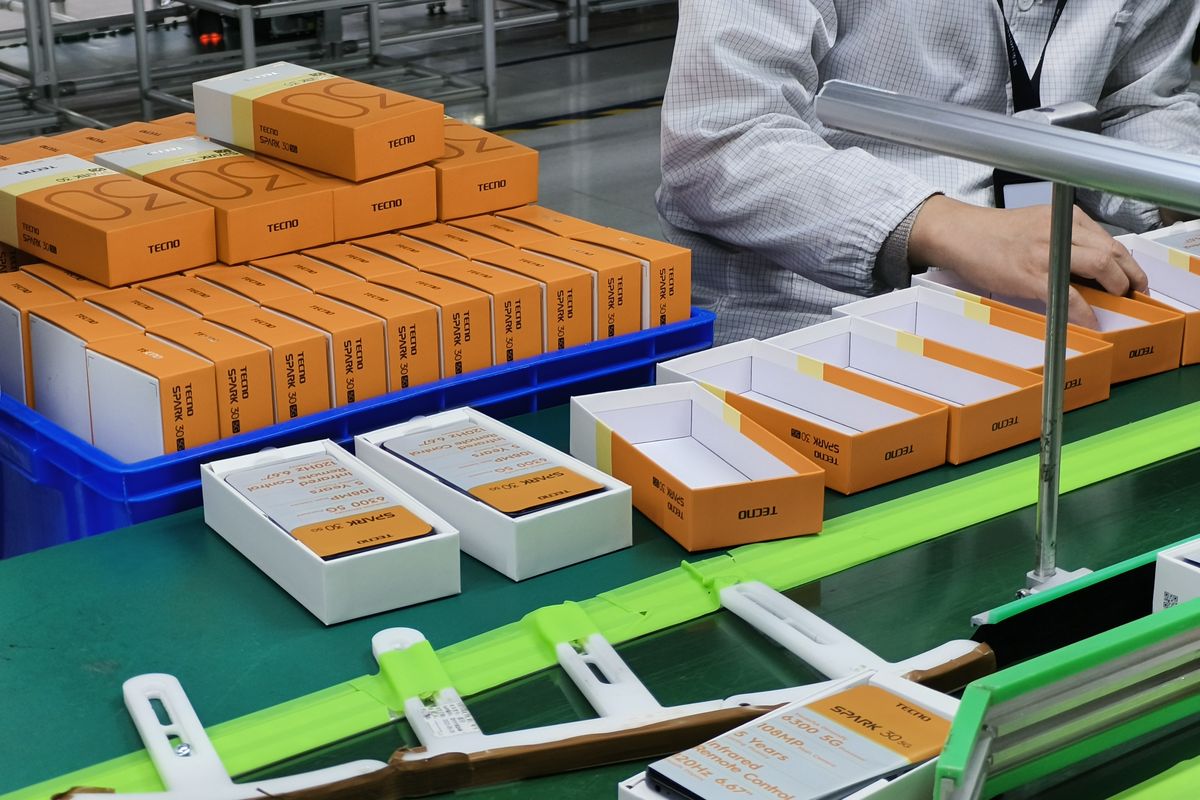

پایان خط تولید همیشه تا کردن جعبه، چسباندن برچسب و قرار دادن گوشی‌های آماده‌ی فروش در کارتون‌های توزیع است. اینجا هوای فشرده سیستم‌های پنوماتیک را در صورت نیاز به کار خواهد انداخت.
